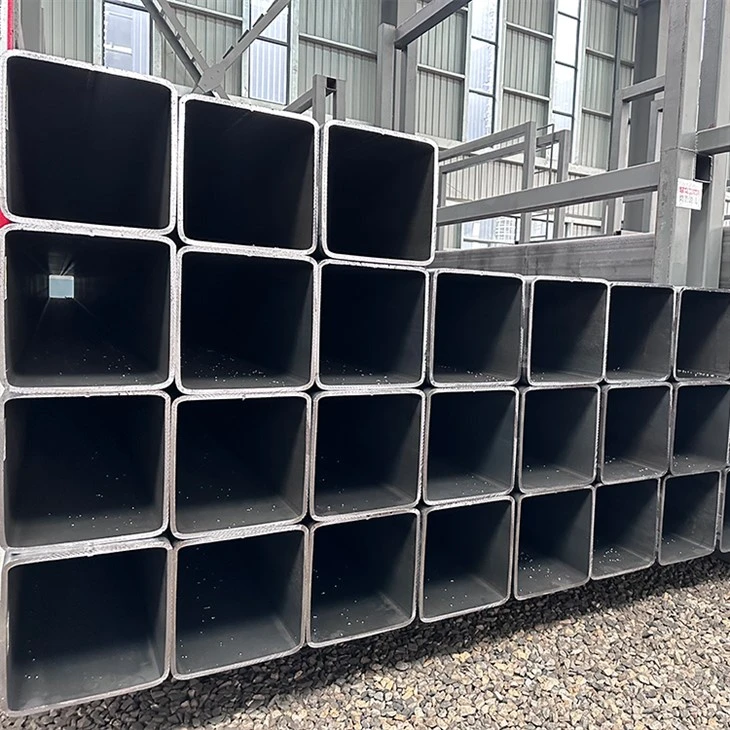

بررسی اجمالی
همانطور که 1163 یک استاستاندارد استرالیاکه الزامات را برایبخش های توخالی سازه ای ساختاری جوش داده شده سرد، معمولاً در ساخت و ساز ، مهندسی و کاربردهای صنعتی مورد استفاده قرار می گیرد. استاندارد شامل نمرات مختلف ، از جملهC250 ، C250L0 ، C350 ، C350L0 ، C450 و C450L0، که درقدرت عملکرد ، مقاومت کششی و خاصیت سختی را در اختیار داردبشر این لوله ها از طریق تولید می شوندجوشکاری و مقاومت برقی (ERW)، اطمینان از استحکام و دوام بالا برای مصارف ساختاری و مکانیکی. این استاندارد ، انطباق با تحمل های بعدی ، خصوصیات مکانیکی و پروتکل های آزمایش را تضمین می کند ، و به عنوان 1163 لوله مناسب برای طیف گسترده ای از برنامه های بارگذاری بار مناسب است.
نمرات مادی
نمراتC250 ، C250L0 ، C350 ، C350L0 ، C450 و C450L0نشانگر نقاط قوت مختلف عملکرد و خصوصیات سختی تأثیرگذاری:
- "AS / NZS 1163"تعداد این استاندارد
- "C"مخففسرد.
- درشماره (250 ، 350 ، 450)نشان می دهدحداقل قدرت عملکرد (MPA).
- "L0"پسوند به معنای فولاد استآزمایش نشده است(درجه استاندارد) ، در حالی کهغیبت "L0"دلالت بر آزمایش تأثیر ممکن است برای برنامه های درجه حرارت پایین مورد نیاز باشد.
L=ویژگی های تأثیرگذاری ضمانت شده مواد
0=آزمون تأثیر دمای پایین در 0 درجه.
ترکیب شیمیایی
طبق استاندارد AS1163 ،روشهای نمونه برداریبرای تجزیه و تحلیل شیمیایی باید در باشدمطابق با ISO 14284. AS/NZS 1050.1 استانداردیا روشهای دیگری که به همان اندازه یا بهتر از دقت دست می یابند باید استفاده شوندترکیب شیمیایی را تعیین کنیدبشر این امر به این دلیل است که داشتن اطلاعات قابل اعتماد در مورد ترکیب شیمیایی به منظور تصمیم گیری در مورد ایمنی و کیفیت محصول مهم است.
| درجه | ترکیب شیمیایی (تجزیه و تحلیل ریخته گری یا محصول) ٪ حداکثر. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | si | منگنه | P | S | کلوچه | مس | آل (توجه 3) | قله | عناصر میکرو - آلیاژ | CE (توجه 4) | |
| C250,C250L0 | 0.12 | 0.05 | 0.5 | 0.03 | 0.03 | 0.15 | 0.1 | 0.1 | 0.04 | 0.03 (توجه 5) | 0.25 |
| C350,C350L0 | 0.2 | 0.45 | 1.6 | 0.03 | 0.03 | 0.3 | 0.1 | 0.1 | 0.04 | 0.15 (توجه 6) | 0.43 |
| C450,C450L0 | 0.2 | 0.45 | 1.7 | 0.03 | 0.03 | 0.5 | 0.35 | 0.1 | 0.04 | 0.15 (توجه 6) | 0.43 |
|
یادداشت ها: 1 استفاده از تکنیک های تولید اصلاح سولفید برای این نمرات مجاز است. 2 عناصر زیر ممکن است در محدوده بیان شده وجود داشته باشد: (الف) مس 0.25 ٪. (ب) نیکل 0.25 ٪. 3 محدوده مشخص شده برای آلومینیوم محلول یا کل است. 4 معادل کربن (CE) از معادله زیر محاسبه می شود:
5 فقط در مورد Niobium و Vanadium اعمال می شود. با این حال ، Niobium بیشتر از 0.010 ٪ مجاز نیست. |
|||||||||||
خصوصیات مکانیکی
- تست های کششی ، تست های ضربه و تست های صاف کردن بسیار مهم هستندهنگام اندازه گیری خصوصیات مکانیکی مواد AS1163. این آزمایشات به تعیین توانایی مواد در مقاومت در برابر نیروهایی که می توانند باعث شکستن یا تغییر شکل آن شوند ، کمک می کند. آزمایش کششی توانایی یک ماده را در برابر مقاومت در برابر نیروها اندازه گیری می کند ، در حالی که آزمایش ضربه مقاومت خود را در برابر نیروهای خرد کننده اندازه گیری می کند. در همین حال ، تست صاف کننده توانایی یک ماده در مقاومت در برابر نیروهای خرد کننده را ارزیابی می کند. با ارزیابی نتایج این آزمایشات ، مهندسان می توانند اطمینان حاصل کنند که این مواد قادر به انجام همانطور که در برنامه های مختلف در نظر گرفته شده است ، انجام می شوند.
- برای اطمینان از نتایج دقیق ، پیروی از دستورالعمل های مندرج دردر AS 1391بشر این استاندارد میزان کرنش را که باید هنگام نزدیک شدن به قدرت عملکرد و همچنین محدودیت های نرخ کرنش معمولی استفاده شود ، مشخص می کند. علاوه بر این ، آزمون تأثیر مشخص شده دربه عنوان 1544.2باید در هر یک ازسه قطعه آزمایشی که از هر نمونه تهیه شده استبشر این آزمایشات برای اطمینان از ایمنی و کیفیت مواد ضروری است.
| درجه | حداقل قدرت عملکرد MPA | حداقل MPA استحکام کششی | حداقل کشیدگی به عنوان بخشی از طول سنج 5.65s. (به یادداشت مراجعه کنید) ٪ | |||||
|---|---|---|---|---|---|---|---|---|
| بخش های توخالی دایره ای D0 / T | بخش های توخالی مستطیل B / T ، D / T | |||||||
| کمتر از یا برابر با 15 | >15 کمتر از یا برابر با 30 | >30 | کمتر از یا برابر با 15 | >15 کمتر از یا برابر با 30 | >30 | |||
| C250,C250L0 | 250 | 320 | 18 | 20 | 22 | 14 | 16 | 18 |
| C350,C350L0 | 350 | 430 | 16 | 18 | 20 | 12 | 14 | 16 |
| C450,C450L0 | 450 | 500 | 12 | 14 | 16 | 10 | 12 | 14 |
| توجه: این محدودیت ها به چهره ای که آزمایش کششی از آن گرفته می شود اعمال می شود. این است که ، برای RHS ، استفاده از نسبت B / T یا D / T بستگی به این دارد که نمونه آزمایش از کدام صورت بریده شده است. برای SHS ، فقط یک نسبت وجود دارد (به عنوان B=D). | ||||||||
| Charpy V - الزامات تست تأثیرگذاری Notch | |||||||
|---|---|---|---|---|---|---|---|
| درجه | درجه دمای آزمون | حداقل انرژی جذب شده ، j | |||||
| اندازه قطعه تست | |||||||
| 10 میلی متر x10 میلی متر | 10 میلی متر x 7.5 میلی متر | 10mmx5mm | |||||
| میانگین 3 تست | تست فردی | میانگین 3 تست | تست فردی | میانگین 3 تست | تست فردی | ||
| C250L0, C350L0, C450L0 | 0 | 27 | 20 | 22 | 16 | 18 | 13 |
درتست ضربه ای-Notch-Notchانجام می شودبه عنوان 1163 لوله فولادیبرای ارزیابی آنهاسختی و مقاومت در برابر شکستگی شکننده، به ویژه درمحیط های کم درجه حرارت یا استرس بالا.
-
دلایل اصلی آزمایش:
امنیت مادی- تضمین می کند که فولاد می تواند انرژی را بدون خرابی ناگهانی جذب کند (در مناطق لرزه ای یا آب و هوای سرد).
صداقت ساختاری- انعطاف پذیری را تحت بارهای ضربه تأیید می کند (به عنوان مثال ، پل ها ، تجهیزات معدن ، سازه های برون مرزی).
انطباق درجه-لوله های درجه بالاتر (به عنوان مثال ،C350L0 در مقابل C350) در صورت استفاده در شرایط زیر صفر ممکن است نیاز به آزمایش ضربه داشته باشد.
جوشکاری و ساخت- مناطق جوش و فلز پایه را پس از شکل گیری تأیید می کند.
-
چه زمانی آزمایش لازم است؟
نمرات غیر "L0"(به عنوان مثال ، C350 ، C450) در صورت مشخص شدن ممکن است به آزمایش نیاز داشته باشدسرویس دمای پایین(به عنوان مثال ، در زیر0 درجه).
نمرات "L0"(به عنوان مثال ، C350L0) هستندآزمایش نشده استو فقط باید در آن استفاده شودمحیط های متوسط.
ابعاد و تحمل ها
درابعاد و تحمل هابخشبه عنوان 1163تضمین می کند که لوله های فولادی جوش داده شده سرد (CHS ، RHS ، SHS) نیازهای هندسی دقیقی را برای قابلیت اطمینان ساختاری و سازگاری در کاربردهای ساخت و ساز و مهندسی برآورده می کنند. در زیر تفصیل مفصلی از مشخصات کلیدی آورده شده است:
-
شکل و جرم
| مشخصه | بخش های توخالی دایره ای | بخش های توخالی مربع و مستطیل |
|---|---|---|
| ابعاد خارجی (DO ، D و B) | 1 ± 1 ٪ ، با حداقل 0.5 میلی متر and و حداکثر 10 میلی متر پوند | 1 ± 1 ، با حداقل 0.5 میلی متر پوند |
| ضخامت (T) | For do ≤406.4 mm :±10% For do >406.4 میلی متر: 10 ± با حداکثر 2 میلی متر | ±10% |
| خارج - از - گرد (O) | 2 ± 2 ٪ برای بخش های توخالی با نسبت به ضخامت نسبت به 100 بیش از 100 نفر نیست (به توجه 1 مراجعه کنید) | – |
| Concavity / Convexity (به یادداشت 2 مراجعه کنید) | – | حداکثر 0.8 ٪ یا 0.5 میلی متر ، هر کدام بیشتر باشد |
| مربع بودن طرفین | – | 90 درجه ± 1 درجه |
| نمایه گوشه خارجی | – | جدول 5 را ببینید |
| Twist (V) | – | طول 2 میلی متر+0.5 mm / m طول |
| صافی (به یادداشت 3 مراجعه کنید) | 0.20 ٪ از طول کل | 0.15 ٪ از طول کل |
|
یادداشت ها: 1 در جایی که نسبت به ضخامت بیش از 100 است ، تحمل بر روی و از بین می رود و به توافق بین سازنده و خریدار تبدیل می شود. 2 تحمل در محدب و مقاصد مستقل از تحمل در ابعاد خارجی است. 3 تحمل صافی در هر هواپیما در مورد صافی اعمال می شود. |
||
-
طول
| نوع طول | دامنه میلی متر | تحمل |
|---|---|---|
| طول تصادفی | 4000 تا 16000 با طیف وسیعی از 2000 در هر مورد سفارش | 10 ٪ از بخش های عرضه شده ممکن است برای محدوده مرتب شده پایین تر باشد اما کمتر از 75 ٪ از حداقل |
| طول آسیاب (یا "نامشخص") | همه | +100 mm -0 |
| طول دقت | <6000 | +5 mm -0 |
| بزرگتر از یا مساوی 6000 کمتر از یا برابر با 10000 | +15 mm -0 | |
| >10000 | +5 mm +1 mm / m -0 | |
| توجه: استعلام و سفارش باید نوع طول مورد نیاز و طول یا طول طول را در صورت لزوم نشان دهد. از طرف دیگر ، تحمل طول باید در زمان سفارش مشخص شود. | ||
زیرا تحمل های بعدی 1163 تضمین می کنندقابلیت تعویض ، یکپارچگی ساختاری و سهولت ساختگیبشر مهندسان باید هنگام مشخص کردن لوله ها برای برنامه های مهم (به عنوان مثال ، معدن ، پل ها) تحمل را تأیید کنند.
مزایا و برنامه های اصلی
مزایای:
- نسبت قدرت به وزن: ساخت و سازهای سرد ، قدرت ساختاری عالی را فراهم می کند (نقاط قوت عملکرد:250-450 MPa) در حالی که سبک وزن باقی مانده است.
- دقت: تحمل سختگیرانه برایقطر ، ضخامت دیوار و صافیاز ساخت و سازگاری آسان در مجامع اطمینان حاصل کنید.
- دوام و مقاومت در برابر خوردگی: موجود درپایان های گالوانیزه یا نقاشی شدهبرای محیط های سخت (به عنوان مثال ، معدن ، مناطق ساحلی).
- ساختگی مقرون به صرفه: جوشکاری مقاومت برقی (ERW) تولید کارآمد را فراهم می کند و هزینه ها را در مقایسه با گزینه های بدون درز کاهش می دهد.
- تطبیق پذیری: مناسب برایبارهای استاتیک و پویا، با گزینه هایی برای نمرات آزمایش شده (به عنوان مثال ، C350 ، C450) در برنامه های درجه حرارت پایین.
برنامه های مشترک:
- ساخت و ساز:قاب های ساختمان ، خرپای سقف ، ستون ها ، نرده ها.
- زیرساخت ها:پل ها ، نشانه ها ، قطب های روشنایی ، پشتیبانی از خط لوله.
- معدن وصنعتی:سیستم های نوار نقاله ، نگهبانان ماشین آلات ، لوله هیدرولیک.
- حمل و نقل:اجزای شاسی ، فریم های تریلر.
- آب و برق:توزیع آب/گاز ، مجراهای الکتریکی.
خلاصه
زیرا 1163 بخش توخالی فولادی یک راه حل جامع برای کاربردهای ساختاری در صنایع متعدد ارائه می دهد. این استاندارد طیف وسیعی از نمرات (C250-C450) را متناسب با نیازهای مختلف استحکام ارائه می دهد ، با تحمل دقیق ابعادی اطمینان از سازگاری در پروژه های ساختمانی. فرآیند تولید ERW شکل سرد ضمن حفظ استانداردهای با کیفیت بالا ، تولید مقرون به صرفه را ارائه می دهد. گنجاندن هر دو نمره استاندارد (L0) و قابل آزمایش با تأثیر ، این لوله ها را برای شرایط مختلف محیطی متنوع می کند. با کنترل های دقیق کیفیت و پروتکل های آزمایش ، زیرا 1163 بخش توخالی در استرالیا و در سطح بین المللی به دلیل قابلیت اطمینان آنها در کاربردهای ساختاری شناخته می شوند و به مهندسان انتخاب قابل اعتماد برای اجزای بار در ساختمانها ، زیرساخت ها و تنظیمات صنعتی ارائه می دهند.
