ستون جعبه

Tianjin Lefin Industrial Co., Ltd یکی از با تجربه ترین تولید کنندگان و تامین کنندگان ستون جعبه در چین است. لطفا برای خرید ستون جعبه با کیفیت بالا از کارخانه ما احساس راحتی کنید. خدمات خوب و قیمت مناسب در دسترس است.

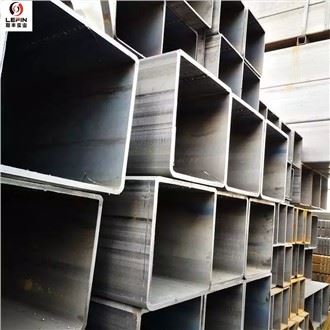

ستون جعبه-شکل (همچنین به عنوان "ستون جعبه" نیز شناخته می‌شود) نوعی ساختار فولادی با مقطع بسته یا اجزای مرکب بتنی-است. ویژگی اصلی آن استفاده از چهار صفحه (یا بخش) فولادی است که به یکدیگر جوش داده شده اند تا یک جعبه توخالی مستطیلی/مربع شکل دهند که می توان آن را با بتن پر کرد یا به پارتیشن هایی برای افزایش پایداری مجهز کرد.

با توجه به فرم سازه، می توان آن را به ستون های جعبه سازه فولادی خالص (مانند جوش ورق فولادی Q355B)، ستون های جعبه فولادی{{1} مسلح (با میله های فولادی داخلی و بتن) و ستون های جعبه خمشی (بتن مسلح خارجی + جعبه فولادی داخلی) و غیره طبقه بندی کرد.

ابعاد مقطع -ستون شکل جعبه- را می توان با توجه به الزامات مهندسی تنظیم کرد (مانند عرض از 500 میلی متر تا 1200 میلی متر، ارتفاع بین 500 میلی متر تا 1200 میلی متر، و ضخامت دیوار از 10 میلی متر تا 50 میلی متر) و مناسب برای شرایط مختلف باد است. بارها و غیره).

دلیل اینکه ستون‌های جعبه‌ای{0}}به اجزای ترجیحی برای ساختمان‌های فوق‌العاده-، کارخانه‌های بزرگ، و پروژه‌های پل تبدیل شده‌اند، در ویژگی‌های مکانیکی آنها «مقاومت پیچشی قوی، پایداری بالا، و ظرفیت باربری عالی-» نهفته است.

این خواص را می توان به صورت زیر خلاصه کرد:

1. خواص مکانیکی عالی:سفتی پیچشی فوق العاده و ظرفیت تحمل بار-

مقطع بسته -ستون جعبه شکل-سختی پیچشی بسیار بالاتری نسبت به مقطع باز- (مانند ستون‌های فولادی H{{3}) می‌دهد (سفتی پیچشی تقریباً 3-5 برابر فولاد H{8}}شکل است). می تواند به طور موثر در برابر اثرات پیچشی ناشی از بارهای افقی (مانند زلزله و باد) مقاومت کند. در عین حال، ساختار جعبه توخالی با پرکردن فضای داخلی با بتن (ستون‌های جعبه بتنی تقویت‌شده با فولاد) به استفاده کارآمد از مصالح - دست می‌یابد، عملکرد فشاری بتن و عملکرد کششی فولاد را می‌توان ترکیب کرد و ظرفیت باربری در مقایسه با سازه‌های فولادی خالص 20 تا 30 درصد افزایش می‌یابد.

برای مثال، برج شانگهای از ستون‌های جعبه‌ای{0}شکل با ابعاد 1200 میلی‌متر × 1200 میلی‌متر × 50 میلی‌متر × 50 میلی‌متر استفاده می‌کند و از بتن مسلح{5} فولادی برای ارتقای نواحی اتصال استفاده می‌کند که با موفقیت از سازه‌ای به ارتفاع 632 متر با تضمین ایمنی پشتیبانی می‌کند. در یک رودخانه معین-پل عبوری در چیفنگ، پایه‌های اصلی از ستون‌های جعبه‌ای- با ابعاد 800 میلی‌متر × 800 میلی‌متر × 35 میلی‌متر × 35 میلی‌متر استفاده می‌کنند و قابلیت ضد{13}}واژگونی را از طریق فناوری پیش تنیدگی خارجی افزایش می‌دهند.

2. پایداری قوی: مقاومت عالی در برابر جابجایی جانبی و عملکرد کمانش

مقطع متقارن دو جهته -ستون شکل جعبه- (با گشتاورهای اینرسی مشابه در جهت X و Y) پایداری بهتری را در هر دو جهت و جهت خارجی صفحه در مقایسه با ستون‌های فولادی شکل H- تضمین می‌کند و به طور موثر جابجایی جانبی سازه را کنترل می‌کند (مانند جابجایی فوق‌مکانی سازه) ساختمانهای بلند-). علاوه بر این، پارتیشن های افقی داخلی (با فاصله کمتر یا مساوی 3 متر) می توانند از کمانش موضعی ساختار جعبه جلوگیری کنند و پایداری سازه را بیشتر افزایش دهند.

برای نیاز به پایداری بالا، بلوک های تثبیت کننده مثلثی (اتصالات کاملاً جوش داده شده) بین پارتیشن ها برای برخی از ستون های جعبه{0}شکل اضافه می شوند. با استفاده از مشخصه توزیع نیرو مثلثی، بار پراکنده می شود و مقاومت لرزه ای این ستون ها بین 15 تا 20 درصد در مقایسه با ستون های جعبه{4} شکل سنتی افزایش می یابد.

3.راحتی ساخت و ساز: ترکیب پیش ساخته های کارخانه با مونتاژ در سایت-

طراحی مدولار ستون‌های {0}شکل جعبه، آنها را برای پیش‌ساخته‌های کارخانه (مانند خطوط برش و جوش خودکار) مناسب می‌سازد. نصب در سایت فقط به بلند کردن و اتصال پیچ و مهره (یا جوشکاری) برای تکمیل نیاز دارد که به طور قابل توجهی دوره ساخت را کوتاه می کند. به عنوان مثال، در پروژه مرکز مالی دره نوری ووهان، از ستون‌های قاب فولادی جعبه- با نرخ پیش‌ساخت کارخانه 100% استفاده شد. نصب-یک بخش از ستون در سایت فقط 3 روز طول کشید.

برای رسیدگی به مشکلات کیفیت جوش در محل، یک گره اتصال دو فلنج از نوع لوله هسته ای (مانند فناوری توسعه یافته توسط تیم پروفسور ژانگ آیلین) معرفی شده است. این گره اتصال از طریق پیچ و مهره‌های با استحکام بالا-مجموعه ستون‌ها را در سایت انجام می‌دهد و عملکرد مکانیکی آن مشابه گره‌های جوش داده شده است، در حالی که راندمان ساخت 40٪ افزایش یافته است.

4. دوام بالا: مقاومت در برابر خوردگی و خواص ضد حریق عالی

ساختار بسته ستون شکل جعبه-می تواند به طور موثر محیط خارجی (مانند آب باران، مه نمک) را ایزوله کند و زمانی که با پوشش های ضد خوردگی ترکیب شود (مانند گالوانیزه داغ، پوشش های مبتنی بر آب-)، عمر مفید آن می تواند به بیش از 50 سال برسد. برای مثال، ستون‌های جعبه‌ای- تولید شده توسط سازه فولادی Chifeng Shenzhou با گالوانیزه گرم برای ضد خوردگی پردازش می‌شوند و انتشار VOC در مقایسه با پوشش‌های مبتنی بر حلال{10}}به میزان 76% کاهش می‌یابد که استانداردهای حفاظت از محیط‌زیست 2029/200GB/3857T را برآورده می‌کند.

برای ستون‌های جعبه فولادی-بتنی مسلح، لایه بتنی خارجی می‌تواند حفاظت در برابر آتش (با حد مقاومت در برابر حریق بیشتر یا مساوی ۲ ساعت) ایجاد کند، که نیاز به استفاده اضافی از پوشش‌های نسوز را از بین می‌برد و در نتیجه هزینه‌های نگهداری را کاهش می‌دهد.

5. سبز و دوستدار محیط زیست: مواد قابل بازیافت و انتشار کربن کم


قابلیت بازیافت فولاد برای ستون های جعبه (با نرخ بازیافت 98٪) نسبت به سازه های بتنی (با نرخ بازیافت تقریبا 30٪) برتر است و تولید زباله های ساختمانی را کاهش می دهد. به عنوان مثال، یک پروژه پارک زیست محیطی در Ordos از فولاد قابل بازیافت Q345B استفاده کرد. پس از برچیدن سازه، نرخ بازیافت فولاد به 98 درصد رسید که باعث کاهش 85 درصدی زباله های ساختمانی در مقایسه با سازه بتنی شد.

علاوه بر این، فناوری جوشکاری هیبریدی{0}}لیزری که اخیراً معرفی شده است (مانند فرآیند جوشکاری صفحه با ضخامت 20 میلی‌متر توسط KEB Laser) جوشکاری بدون درز و بدون مورب را امکان‌پذیر می‌سازد و به نفوذ کامل در یک حرکت دست می‌یابد. این امر باعث کاهش مصرف سیم جوش (در نتیجه کاهش 15 درصدی هزینه) و انتشار گازهای مضر (مانند کاهش 50 درصدی دود) می شود. با مفهوم ساختمان سبز هماهنگ است.

ستون‌های مربعی-در زمینه‌های مختلفی مانند ساختمان‌های بسیار مرتفع{{1}، کارخانه‌های صنعتی، مهندسی پل و تأسیسات عمومی استفاده می‌شوند. در اینجا چند مورد معمولی وجود دارد:

1. ساختمانهای فوق-بلند: لوله اصلی و قاب خارجی

ستون‌های جعبه‌ای- اجزای بار اصلی-ساختمان‌های فوق‌العاده بلند- هستند که عمدتاً برای لوله اصلی (مقاومت در برابر بارهای افقی) و قاب خارجی (حمل بارهای عمودی) استفاده می‌شوند. به عنوان مثال:
• برج شانگهای: از ستون‌هایی با ابعاد 1200mm×1200mm×50mm×50mm، با ستون‌هایی به‌شکل{4}، با فولاد تعبیه‌شده-بتن مسلح، برای حمایت از ایمنی سازه‌ای به ارتفاع 632-متر استفاده می‌کند.
• مرکز پلی گوانگژو: از ستون‌های محکم {0}شکل (بتن مسلح خارجی + جعبه فولادی داخلی) استفاده می‌کند و عملکرد لرزه‌ای آن مطابق با استاندارد طراحی 8 درجه است.

2. کارخانه های صنعتی: تولید سنگین و صنایع شیمیایی متالورژی

ستون‌های جعبه‌ای-می‌توانند بارهای-قاب‌های بزرگ دهانه (با دهانه 30 متر - 60 متر) و جرثقیل‌های سنگین (جرثقیل‌های پل 50 تنی - 100- تنی) را تحمل کنند و آنها را به جزء ارجح برای ساختمان‌های صنعتی تبدیل می‌کند. به عنوان مثال:
• در یک کارخانه متالورژی خاص در چیفنگ: از ستون‌های 500 × 500 × 20 میلی‌متر × 20 میلی‌متر{4}} استفاده شد که بار جرثقیل پل 50 تنی را با موفقیت تحمل کرد و نیازهای ارتعاشی تجهیزات متالورژی را برآورده کرد.

3. مهندسی پل: پایه های پل و دنده های قوسی

ستون‌های جعبه‌ای-به‌طور عمده در مهندسی پل برای پایه‌های بلند (ارتفاع پایه‌ها > 40 متر) و دنده‌های قوسی (برای-پل‌های قوسی دهانه بزرگ) استفاده می‌شوند و می‌توانند به طور موثر در برابر بارهای خودرو و ارتعاشات باد مقاومت کنند. به عنوان مثال:
•در یک رودخانه مشخص-پلی در چیفنگ:پایه‌های اصلی از ستون‌های 800mm × 800mm × 35mm × 35mm استفاده می‌کنند. از طریق فناوری پیش تنیدگی خارجی، مقاومت در برابر واژگونی افزایش می یابد و هیچ تغییر شکل ساختاری به مدت 3 سال از زمان باز شدن به ترافیک رخ نداده است.
•یک پل قوسی- دهانه بزرگ:دنده‌های قوسی از ستون‌های جعبه‌ای شکل- (با مقطع-600 × 600 میلی‌متر × 30 میلی‌متر × 30 میلی‌متر) ساخته شده‌اند که در مقایسه با دنده‌های قوس خرپایی سنتی، وزن را تا 25 درصد کاهش می‌دهد و در نتیجه هزینه فونداسیون را کاهش می‌دهد.

4. امکانات عمومی: بیمارستان ها و اماکن ورزشی
سازگاری فضایی ستون‌های جعبه‌ای{0}شکل (با قابلیت رزرو کانال‌های خط لوله در داخل) آنها را برای امکانات عمومی مانند بیمارستان‌ها و مکان‌های ورزشی مناسب می‌کند. به عنوان مثال:
• در یک بیمارستان خاص در چیفنگ:از ستون‌های جعبه‌ای{0} (با مقطع 600 میلی‌متر × 600 میلی‌متر × 25 میلی‌متر × 25 میلی‌متر) استفاده شد و کانال‌های داخلی برای خطوط لوله آب و برق در نظر گرفته شد که در نتیجه میزان استفاده از فضا را بهبود بخشید.

• یک مکان ورزشی خاص: از ستون‌های {0}شکل جعبه به‌عنوان تکیه‌گاه سقف، با دهانه 80 متری استفاده می‌کند و به طراحی فضایی بدون ستون دست می‌یابد.

ستون جعبه‌ای شکل-به‌عنوان یک مؤلفه ساختاری-با عملکرد بالا، به دلیل خواص مکانیکی عالی، پایداری بالا و ساخت راحت، محبوبیت پیدا کرده است. در زمینه‌هایی مانند ساختمان‌های بسیار مرتفع، کارخانه‌های صنعتی، و مهندسی پل به انتخاب ارجح تبدیل شده است. با نوآوری مداوم فن آوری هایی مانند جوشکاری لیزری و اتصالات پیش ساخته، چشم انداز کاربرد ستون های جعبه-شکل حتی گسترده تر خواهد شد و پشتیبانی قوی برای ساختمان های سبز و ساخت و ساز هوشمند فراهم می کند.
